Запчасти для элеваторов и зерноперерабатывающих комплексов: полный обзор
Элеваторы (зернохранилища и комплексы переработки зерна) — это сложные инженерные системы, включающие транспортное, сушильное, очистительное и складское оборудование. Любой такой объект работает в непрерывном режиме, поэтому запасные части и комплектующие играют ключевую роль в обеспечении бесперебойной работы.
В этой статье разберем:
- какие запчасти используются на элеваторах
- их основные типы
- популярные модели и типоразмеры
- особенности эксплуатации
🔧 Основные группы оборудования элеватора

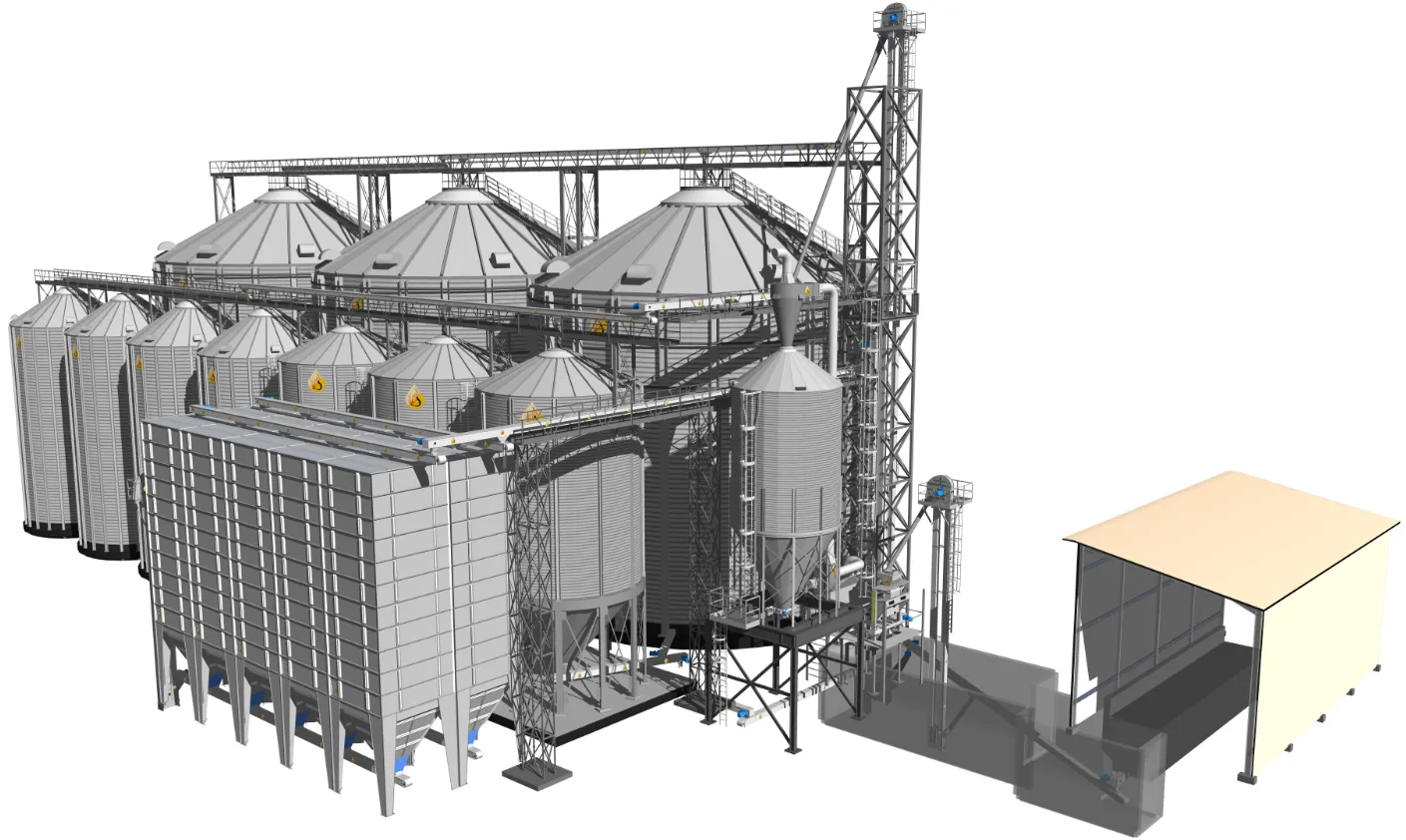

Типовой элеватор включает:
- транспортные системы (нории, конвейеры)
- очистку и сушку зерна
- силосы и системы хранения
- самотечные линии и распределение
Зерно перемещается по комплексу с помощью норий и транспортеров, затем очищается, сушится и распределяется по силосам
⚙️ 1. Запчасти для норий (ковшовых элеваторов)
Нория — ключевой узел элеватора, отвечающий за вертикальный подъем зерна
🔩 Основные запчасти:
- Норийные ленты (резинотканевые, ПВХ)
- Ковши (корцы) — пластиковые, металлические
- Болты норийные (М8×35, М10×40 и др.)
- Барабаны (приводной и натяжной)
- Головка нории
- Башмак нории
- Шахты (короба)
- Датчики скорости и схода ленты
- Взрыворазрядители
📌 Наиболее изнашиваемые элементы:
лента, ковши, барабаны, крепеж
📊 Примеры моделей норий:
- НМ-10 / НМ-20 / НМ-50 / НМ-100
- Нория 100 т/ч, 200 т/ч, 300 т/ч
🚚 2. Запчасти для транспортеров (конвейеров)
Транспортеры — «артерии» элеватора, обеспечивающие перемещение зерна по горизонтали и под углом
🔧 Виды транспортеров:
- ленточные
- скребковые
- шнековые (винтовые)
🔩 Основные запчасти:
Для ленточных конвейеров:
- конвейерные ленты (500, 650, 800 мм)
- ролики и роликоопоры
- барабаны (приводные и натяжные)
- станции натяжения
- мотор-редукторы
Для скребковых:
- цепи тяговые
- скребки
- звездочки
Для шнековых:
- шнековые валы
- спирали
- подшипниковые узлы
- редукторы
📌 Часто используются модели:
- ТСЦ (цепные транспортеры)
- КСГ (ленточные)
- КГ (шнековые)
🏗 3. Самотечное (гравитационное) оборудование
Это система труб и клапанов, по которым зерно движется самотеком.
🔩 Запчасти:
- самотечные трубы
- колена и переходы
- задвижки (200×200, 300×300, 400×400)
- перекидные клапаны
- распределители потока
📌 Такие элементы дешевле механики, но требуют регулярной замены из-за износа
🌾 4. Запчасти для зерноочистительного оборудования
Оборудование для очистки зерна включает сепараторы и аспирационные системы.
🔧 Основные элементы:
- ситовые полотна
- барабаны сепараторов
- аспирационные фильтры
- вентиляторы
- шнеки подачи
📌 Примеры техники:
- скальператоры
- ситовые сепараторы
- фотосепараторы
🔥 5. Запчасти для зерносушилок
Зерносушилки — один из самых сложных узлов элеватора.
🔩 Основные запчасти:
- горелки (газ/дизель)
- теплообменники
- вентиляторы
- датчики температуры
- транспортные механизмы внутри сушилки
📌 Используются сушилки производительностью до 500 т/ч
🏢 6. Запчасти для силосов и хранения
Силосы — основа хранения зерна.
🔧 Комплектующие:
- датчики уровня
- аэрационные системы
- шнеки выгрузки
- заслонки
- виброполы
⚡ 7. Приводы и автоматизация
Современные элеваторы — это автоматизированные комплексы.
🔩 Основные элементы:
- электродвигатели
- мотор-редукторы
- частотные преобразователи
- датчики (уровня, температуры, скорости)
- шкафы управления
📦 8. Вспомогательные и расходные материалы
- подшипники
- ремни и муфты
- уплотнения
- гидравлические узлы (домкраты, станции)
📊 Какие запчасти изнашиваются чаще всего
ТОП-10 по востребованности:
- Норийные ленты
- Ковши
- Подшипники
- Цепи транспортеров
- Ролики конвейеров
- Шнеки
- Барабаны
- Электродвигатели
- Датчики
- Задвижки
💡 Как выбирать запчасти для элеватора
При подборе важно учитывать:
- производительность (т/ч)
- тип культуры (зерно, кукуруза, подсолнечник)
- условия эксплуатации (влажность, пыль)
- совместимость с оборудованием
📌 Ошибка в подборе может привести к:
- травмированию зерна
- простою производства
- авариям оборудования
📈 Итог
Запчасти для элеваторов — это обширная категория, включающая:
- транспортные системы (нории, конвейеры)
- очистку и сушку
- хранение и распределение
- автоматику и приводы
Грамотный подбор и регулярная замена комплектующих позволяет:
✅ увеличить срок службы оборудования
✅ снизить простои
✅ повысить эффективность переработки зерна
🏭 Запчасти для элеваторов с артикулами и производителями (Россия / Европа / Китай)
Элеваторное оборудование работает в тяжелых условиях (пыль, абразив, нагрузка), поэтому ключевые узлы комплектуются стандартизированными запчастями с артикулами и сериями. Многие из них унифицированы по ГОСТ или международным стандартам.
🔧 1. Норийные ковши (ключевая запчасть)
🇪🇺 Европейские производители
4B (Великобритания)
- Серия: D-type (Heavy Duty)
-
Модели:
- D55, D69, D120, D160, D180
- Применение: тяжелые условия, зерно, комбикорм
- Материал: штампованная сталь
- Особенность: высокая износостойкость
STIF (Франция)
- Серия: JET
-
Модели:
- JET 18-140
- JET 26-160
- JET 37-180
- Производительность: до 200 т/ч
- Аналоги: Н1-50, Н1-100, Н1-175
🇷🇺 / СНГ производители
ЧеркассыЭлеваторМаш / Заводы СНГ
-
Типоразмеры:
- 110 мм, 135 мм, 160 мм, 180 мм, 260 мм, 280 мм, 390 мм
-
Артикулы:
- Ковш Нория H1-50
- Ковш Нория H1-100
- Ковш Нория H1-175
🇨🇳 Китай
OEM-производители (Alibaba / заводы)
-
Серии:
- HD Bucket Series
- Plastic Bucket Series
-
Типы:
- полиэтиленовые (PE)
- нейлоновые (NYLON)
-
Часто маркируются:
- EB-160, EB-180, EB-250
🪢 2. Норийные ленты
🇪🇺 Европа
-
Производители:
- STIF (Франция)
- Bühler Group (Швейцария)
-
Серии:
- EP (polyester) belts
- Oil-resistant belts
📌 Используются ленты с минимальным растяжением и высокой прочностью
🇷🇺 Россия
-
Ленты по ГОСТ:
- ТК-100
- ТК-200
- ТК-300
-
Толщина:
- 4–8 мм
🇨🇳 Китай
-
Марки:
- NN Conveyor Belt
- EP Conveyor Belt
-
Типовые артикулы:
- EP200/3
- EP250/4
⚙️ 3. Мотор-редукторы
🇪🇺 Европа
Bonfiglioli (Италия)
-
Серии:
- TA Series (shaft mounted)
- C Series (helical)
NORD (Германия)
-
Серии:
- SK Series
- UNICASE
📌 Используются в нориях и конвейерах
🇨🇳 Китай
-
Производители:
- Guomao
- Tailong
-
Серии:
- ZLYJ Series
- DCY Series
🇷🇺 Россия
-
Производители:
- Мотор-редукторы МПО
-
Серии:
- Ц2У
- 1Ц2У
🔩 4. Подшипники
🇪🇺 Европа
-
SKF (Швеция)
- 6205, 6206, 6308
-
FAG (Германия)
- UCFL, UCP
🇯🇵 / 🇨🇳
- NSK, NTN
-
Китайские аналоги:
- UC205
- UCP207
🚚 5. Цепи и скребки транспортеров
🇪🇺 Европа
-
Производители:
- THIELE (Германия)
-
Серии:
- Round link chain
🇷🇺 Россия
-
ГОСТ цепи:
- ТСЦ-100
- ТСЦ-175
- ТСЦ-250
🇨🇳 Китай
-
Марки:
- Drag Chain Series
-
Артикулы:
- MC Chain
- Drop Forged Chain
🔄 6. Барабаны и ролики
Основные типы:
- приводной барабан
- натяжной барабан
Типовые параметры:
- Ø 320 мм
- Ø 400 мм
- Ø 630 мм
📌 Используются в нориях и конвейерах
🌾 7. Шнеки и спирали
🇷🇺 / СНГ
-
Шнеки:
- Ø 100 мм
- Ø 160 мм
- Ø 250 мм
🇪🇺 Европа
-
Производители:
- WAMGROUP (Италия)
-
Серии:
- TU Screw Conveyor
🔥 8. Запчасти для зерносушилок
Основные элементы:
-
горелки:
- Riello (Италия)
- Weishaupt (Германия)
-
датчики температуры:
- PT100
- термопары K-типа
⚡ 9. Автоматика и датчики
Популярные бренды:
🇪🇺 Европа
- Siemens
- Schneider Electric
🇷🇺 Россия
- ОВЕН
🇨🇳 Китай
- Autonics
- CHINT
Типовые датчики:
- датчик скорости нории
- датчик схода ленты
- датчик подпора
📊 ТОП запчастей с артикулами (самые востребованные)
| Запчасть | Пример модели / артикула | Производитель |
|---|---|---|
| Ковш норийный | D160, JET 26-160 | 4B, STIF |
| Лента норийная | EP200/3, ТК-200 | Китай / РФ |
| Подшипник | UC205, 6205 | SKF, FAG |
| Цепь транспортерная | ТСЦ-100 | РФ |
| Редуктор | TA Series, SK Series | Bonfiglioli, NORD |
| Шнек | Ø160, Ø250 | WAM |
| Барабан | Ø400 мм | универсальный |
| Датчик скорости | Speed sensor 4B | Европа |
📈 Итог
Современные элеваторы используют:
- европейские комплектующие (надежность, высокая цена)
- российские аналоги (доступность, стандартизация ГОСТ)
- китайские запчасти (эконом-сегмент)
📌 Ключевая тенденция:
- смешанная комплектация (Европа + Китай + РФ)
- унификация по типоразмерам
- переход на автоматизацию
💡 Для бизнеса (очень важно)
Если ты продаешь запчасти:
-
держи склад по:
- ковшам (160 / 180 / 260)
- лентам EP200
- подшипникам UC205 / 207
- это 80% спроса элеваторов
