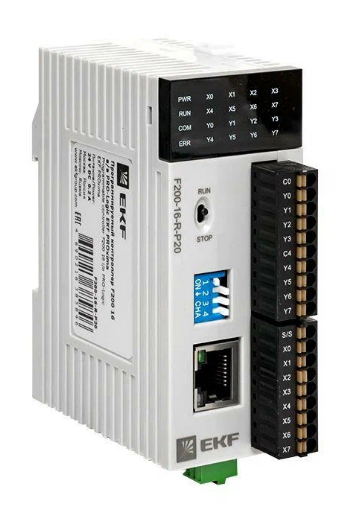

Программируемый контроллер F200‑16 EKF PRO‑Logic — гибкое решение для автоматизации

Контроллер F200‑16 от EKF — это компактный программируемый логический контроллер (ПЛК) для построения систем автоматизации на производстве и в инженерных сетях. Устройство позволяет реализовать любые алгоритмы управления: от простых схем включения/выключения до сложных последовательностей с обратной связью.

Технические характеристики

• Тип устройства: программируемый логический контроллер (ПЛК).

• Количество входов/выходов: 16 каналов (8 дискретных входов, 8 дискретных выходов) — базовая конфигурация.

• Питание: 24 В постоянного тока (диапазон 20,4–28,8 В).

• Дискретные входы: 8 каналов, 24 В DC, 2 из них — высокоскоростные (до 200 кГц).

• Дискретные выходы: 8 каналов; тип зависит от модификации — NPN‑транзисторные либо релейные.

• Интерфейсы связи: Ethernet (100 Base‑T), RS‑485 (режим Master/Slave).

• Протоколы: Modbus TCP, Modbus RTU.

• Языки программирования: поддерживаются языки стандарта МЭК 61131‑3 — FBD (функциональные блоки), LD (лестничные диаграммы), IL (список инструкций).

• Память: Flash‑память 64 КБ, Retain‑память 4 КБ (энергонезависимая), SRAM 27,53 КБ.

• Индикация: светодиодная матрица для отображения состояния входов, выходов и системы.

• Управление режимами: переключатель Run/Stop на передней панели.

• Расширение: возможность подключения до 15 модулей расширения (суммарно до 256 точек ввода‑вывода), а также интерфейсных и температурных модулей.

• Крепление: на DIN‑рейку.

• Степень защиты: IP20 (для установки внутри шкафов управления).

• Рабочая температура: от −20 °C до +55 °C.

• Габариты: компактный корпус под типовой монтажный шаг в шкафу автоматики.

Для чего подходит

Контроллер оптимален для задач, где нужно собрать данные с датчиков, обработать логику и управлять исполнительными устройствами:

• Автоматизация вентиляции, отопления и кондиционирования. Управление клапанами, вентиляторами, насосами, поддержание заданных параметров температуры и влажности.

• Насосные станции и водоподготовка. Циклическое включение насосов по уровню, чередование агрегатов для равномерного износа, аварийная сигнализация при сухом ходе или превышении давления.

• Конвейерные линии и фасовочно‑упаковочные машины. Синхронизация механизмов, подсчёт продукции, управление шаговыми операциями и защитными блокировками.

• Станки и технологическое оборудование. Реализация простых циклов работы, контроль концевых выключателей, управление пускателями и сигнальными цепями.

• Системы освещения и розеточные группы. Автоматическое включение/отключение по расписанию, датчикам освещённости или движения, учёт времени работы оборудования.

• Диспетчеризация и удалённый мониторинг. Передача данных по Modbus в SCADA‑системы, панели оператора или облачные сервисы, сбор журналов событий и аварийных сигналов.

• Автоматика ворот, шлагбаумов, дверей. Логика управления приводами, контроль датчиков безопасности, световая и звуковая сигнализация.

• Котельные, тепловые пункты, печи. Поддержание температурных режимов, управление горелками и циркуляционными насосами, защита по аварийным параметрам.

Ключевые преимущества для сайта

• Универсальность ввода‑вывода. Базовая версия сразу даёт 16 каналов — этого достаточно для большинства типовых задач без лишних модулей.

• Гибкость расширения. Если задачи усложняются, можно нарастить количество точек и добавить специализированные модули (в т. ч. для температурных датчиков).

• Удобная интеграция. Поддержка стандартных протоколов Modbus и нескольких языков программирования упрощает внедрение в существующие системы.

• Наглядный контроль. Светодиодная индикация и переключатель Run/Stop упрощают пусконаладку и поиск неисправностей.

• Компактность и промышленный монтаж. Корпус рассчитан на установку в типовые шкафы автоматики на DIN‑рейку — экономит место и ускоряет сборку щита.

Программируемый контроллер F200‑16 EKF — надёжная основа для автоматизации технологических процессов!

Автоматизируйте производство и инженерные системы с контроллером, который легко настроить под ваши задачи.
